Teline -asennus Advanced Static VAR -generaattori
Geya -teline -asennus Advanced Static VAR -generaattori on luotettava ratkaisu dynaamiseen reaktiivisen tehon kompensointiin. DSP+CPLD-ohjaus, <10 ms vaste, modulaarinen suunnittelu, 220 V-690V, 5KVAR-400KVAR. Parantaa tehonlaatua erilaisissa sovelluksissa.
Geya tuottaa telineen asennuksen edistyneitä staattisia VAR -generaattoreita (ASVGS). Nämä ASVG: t tarjoavat dynaamisen reaktiivisen tehon kompensointia. Tämä parantaa tehonlaatua. He käyttävät DSP- ja CPLD -tekniikkaa. Tämä varmistaa tarkan hallinnan ja nopean vastauksen. Vastausaika on alle 10 ms. Tämä estää ylikuormitus- ja aliarviointiongelmia. Modulaarinen muotoilu mahdollistaa rinnakkaisyhteyden. Useiden yksiköiden yhdistäminen lisää kapasiteettia. Geya tarjoaa erilaisia malleja. Mallit kattavat erilaiset jännitteet ja kapasiteetit. Jännitteitä ovat 220 V, 380 V, 500 V ja 690 V. Kapasiteetit vaihtelevat 5KVAR: sta 400 kvariin. Tärkeimmät ominaisuudet sisältävät telineen asennuksen, pakotettu ilmajäähdytys ja erilaiset suojaominaisuudet.
Mallin kuvaus:
| Gy | ASVG | 0.4 | 50k | / | 4L | R |
| Yrityskoodi | Staattinen VAR -generaattori | Jännitetaso 0,22: 220 V 0,4: 380 V ± 20% 0,5: 500 V ± 20% 0,69: 690 V ± 20% |
Nimelliskapasiteetti (kvar) 5/15/35/50/75/100kvar | 2L: Yksivaiheinen 3L: kolmivaiheinen kolmijohto 4L: Kolmivaiheinen nelileipäinen |
R: teline |
Ominaisuudet:
● Käytä DSP+CPLD: tä Kaikki digitaalisen ohjausydin, kolmitasoinen topologiatekniikka, edistyksellinen reaktiivisen tehon havaitsemisalgoritmi ja PWM-ohjausstrategia reaktiivisen tehon dynaamisen ja tarkan kompensoinnin saavuttamiseksi.
● Hyväksy modulaarinen muotoilu, joka helpottaa useiden moduulien rinnakkaista yhteyttä, vie pienen tilan ja on helppo ylläpitää.
● Riippumattomien ilmakanavien ja riippumattomien varastojen rakennesuunnittelu varmistaa laitteen vakaan toiminnan.
● Suorita täydellisen alueen dynaaminen kompensointi induktiivisesta reaktiivisesta tehosta ja kapasitiivisesta reaktiivisesta tehosta ja ratkaise samanaikaisesti kolmivaiheinen epätasapainoongelma.
● Dynaaminen vasteen nopeus kuormaan on millisekuntiasoa, joka voi saavuttaa dynaamisen ja tarkan kompensointin iskukuormien reaktiiviselle teholle.
Sovellukset:
Teline -asennus edistyneillä staattisilla VAR -generaattoreilla on erilaisia sovelluksia. Ne sopivat eri toimialoille. Näitä ovat:
● Asuntovoiman jakelu
● Vedenkäsittely
● Uusiutuva energia (aurinkosähkö)
● Kemiallinen prosessointi
● Öljy ja kaasu
● Metallurgia
● Kaivostoiminta
● Autonvalmistus
Nämä ASVG: t parantavat virranlaatua. Ne kompensoivat reaktiivisia tehonvaihteluita. Tämä parantaa järjestelmän vakautta ja tehokkuutta.
Tekniset parametrit:
| 220 V -sarja | 380 V -sarja | 500 V -sarja | 690V -sarja | |||
| Korkeus | <2000m, yli 2000 m, DATER GB/T3859.2: n mukaan DERATE, | |||||
| Ympäristön lämpötila | -20 ～+50 ℃ | |||||
| Suhteellinen kosteus | ≤90%, ei kondensoitumista pinnalla, kun kuukausittainen vähimmäislämpötila on 25 ℃ | |||||
| Pilaantumistaso | Taso III alla | |||||
| Käyttöjännite | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Työtiheys | 50Hz ± 5% | |||||
| Nimelliskorvauskapasiteetti | 5Kvar | 15/35/50/75/100KVAR | 90kvar | 120 kvar | ||
| Ruudukon rakenne | L/n | 3P3W/3P4W | ||||
| Rinnakkain kytkettyjen yksiköiden lukumäärä | Ulimmillinen | |||||
| Koneen kokonaistehokkuus | ≥97% | |||||
| Suoritettava taajuus | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Toimintojen valinta | Reaktiivinen voima | Reaktiivinen po wer 、 Reaktiivinen po wer+epätasapaino | ||||
| Reaktiivinen tehon korvausaste | ≥99% | > 95% | ||||
| Täydellinen vasteaika | <10 ms | |||||
| Melu | ≤60 dB | ≤60 dB | ≤65 dB | ≤65 dB | ||
| Hallintamenetelmä | 2-suuntainen RS485-käyttöliittymä (tukee GPRS/WiFi) | |||||
| Suoja | Ylikuormitus, ohjelmisto/laitteistot, ylikuormitus, ruudukon ylijännite ja alajännite, sähköhäiriö, ylikuormitus, taajuuden epänormaalisuussuojaus jne. | Ylikuormitus, ohjelmisto/laitteistot, ylikuormitus, ruudukon ylijännite ja alajännite, ruudukon jännitteen epätasapaino, tehovirhe, ylikuormitus, taajuuden epänormaalisuus, laukauspiirin suojaaminen jne. | ||||
| Asennusmenetelmä | Teline-/seinälle asennettava | Teline | ||||
| Saapuva linja | Takaisin saapuva （telinetyyppi） 、 Ylä saapuva （seinälle kiinnitetty） | Saapuva linja | ||||
| Suojataso | IP20 | |||||
Malli ja eritelmä:
| Malli | ||||
|---|---|---|---|---|

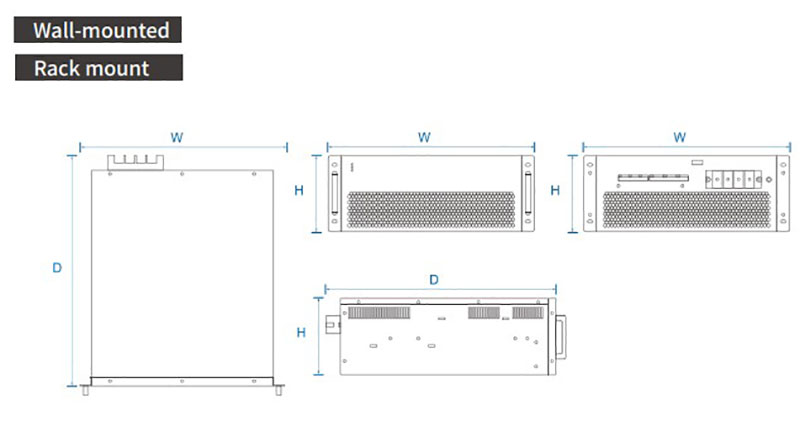

| Mallinumero | Korvauskapasiteetti (KVAR) | Järjestelmäjännite (v) | Mitat (d*w*h) | Jäähdytysmenetelmä |
| GY ASVG-0.22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Pakotettu ilmanjäähdytys |
| GY ASVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-35K/4L-R/W | 35 | 380 ± 20% | 460*520*89mm | |
| GY ASVG-0.4-50k/4L-R/W | 50 | 380 ± 20% | 500*540*190mm | |
| GY ASVG-0.4-75K/4L-R/W | 75 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*580*240mm | |
| GY ASVG-0,5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY ASVG-0,69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
