220 V seinään asennettava staattinen VAR-generaattori
Korkealaatuinen 220 V: n seinälle asennettava staattinen VAR-generaattori yksivaiheisille järjestelmille. Dynaaminen reaktiivisen tehon kompensointi, <10 ms vaste, DSP+CPLD -ohjaus. Parantaa asunto-, pienyrityksiä ja uusiutuvien energialähteiden sovelluksia. Kompakti, seinälle kiinnitetty muotoilu.
220 V: n seinälle asennettava staattinen VAR-generaattori (SVG) tarjoaa dynaamisen reaktiivisen tehon kompensointia yhden vaiheen 220 V sähköjärjestelmille. Tämä SVG tarjoaa DSP+CPLD-digitaalisen ohjauksen ja kolmitasoisen topologian tarkan ja reagoivan kompensoinnin täydellisellä vasteaikalla alle 10 ms. Seinään asennettava muotoilu säästää tilaa ja yksinkertaistaa asennusta. Tämä SVG käsittelee tehokkaasti induktiivisia ja kapasitiivisia reaktiivisia tehonvaihteluita, mikä parantaa tehon laatua ja järjestelmän vakautta. Saatavana 5Kvar-kapasiteetissa, 220 V: n seinälle asennettava staattinen VAR-generaattori on kompakti ja tehokas ratkaisu yksivaiheisiin sovelluksiin.
Mallin kuvaus:
| Gy | SVG | 0.22 | 5K | / | 4L | W |
| Yrityskoodi | Staattinen VAR -generaattori | Jännitetaso 0,22: 220 V |
Nimelliskapasiteetti (KVAR) 5/8/19/27/41/55KVAR | 2L: Yksivaiheinen 3L: kolmivaiheinen kolmijohto 4L: Kolmivaiheinen nelileipäinen |
W: Seinään asennettava |
Ominaisuudet:
● Käytä DSP+CPLD: tä Kaikki digitaalisen ohjausydin, kolmitasoinen topologiatekniikka, edistyksellinen reaktiivisen tehon havaitsemisalgoritmi ja PWM-ohjausstrategia reaktiivisen tehon dynaamisen ja tarkan kompensoinnin saavuttamiseksi.
● Hyväksy modulaarinen muotoilu, joka helpottaa useiden moduulien rinnakkaista yhteyttä, vie pienen tilan ja on helppo ylläpitää.
● Riippumattomien ilmakanavien ja riippumattomien varastojen rakennesuunnittelu varmistaa laitteen vakaan toiminnan.
● Suorita täydellisen alueen dynaaminen kompensointi induktiivisesta reaktiivisesta tehosta ja kapasitiivisesta reaktiivisesta tehosta ja ratkaise samanaikaisesti kolmivaiheinen epätasapainoongelma.
● Dynaaminen vasteen nopeus kuormaan on millisekuntiasoa, joka voi saavuttaa dynaamisen ja tarkan kompensointin iskukuormien reaktiiviselle teholle.
Sovellukset:
220 V seinälle asennetut staattiset VAR-generaattorit sopivat tehon laadun parantamiseen eri yksivaiheisissa sovelluksissa:
● Asuinvoiman jakelu:Tehokertoimen ja jännitteen vakauden parantaminen kodeissa ja huoneistoissa.
● Pienet yritykset:Tehon laadun parantaminen ja energiakustannusten vähentäminen yksivaiheisissa moottorissa olevissa yrityksissä.
● Yhden vaiheen moottorikuormat:Yhden vaiheen moottorien reaktiivisten tehonvaihtelujen kompensointi, mikä parantaa moottorin tehokkuutta.
● Uusiutuvan energian järjestelmät (yksivaihe):Ruudukon stabiilisuuden ja tehonlaadun tukeminen yksivaiheisissa järjestelmissä hajautetuilla uusiutuvien energialähteiden kanssa.
220 V seinälle kiinnitetyt staattiset VAR-generaattorit tarjoavat käytännön ja tehokkaan ratkaisun tehonlaadun ja tehokkuuden optimoimiseksi yksivaiheisissa 220 V: n sähköjärjestelmissä.
Tekniset parametrit:
| 220 V -sarja | 380 V -sarja | 500 V -sarja | 690V -sarja | |||
| Korkeus | <2000m, yli 2000 m, DATER GB/T3859.2: n mukaan DERATE, | |||||
| Ympäristön lämpötila | -20 ～+50 ℃ | |||||
| Suhteellinen kosteus | ≤90%, ei kondensoitumista pinnalla, kun kuukausittainen vähimmäislämpötila on 25 ℃ | |||||
| Pilaantumistaso | Taso III alla | |||||
| Käyttöjännite | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Työtiheys | 50Hz ± 5% | |||||
| Nimelliskorvauskapasiteetti | 5Kvar | 15/35/50/75/100KVAR | 90kvar | 120 kvar | ||
| Ruudukon rakenne | L/n | 3P3W/3P4W | ||||
| Rinnakkain kytkettyjen yksiköiden lukumäärä | Ulimmillinen | |||||
| Koneen kokonaistehokkuus | ≥97% | |||||
| Suoritettava taajuus | 32 kHz | 16 kHz | 12,8 kHz | 12,8 kHz | ||
| Toimintojen valinta | Reaktiivinen voima | Reaktiivinen po wer 、 Reaktiivinen po wer+epätasapaino | ||||
| Reaktiivinen tehon korvausaste | ≥99% | > 95% | ||||
| Täydellinen vasteaika | <10 ms | |||||
| Melu | ≤60 dB | ≤60 dB | ≤65 dB | ≤65 dB | ||
| Hallintamenetelmä | 2-suuntainen RS485-käyttöliittymä (tukee GPRS/WiFi) | |||||
| Suoja | Ylikuormitus, ohjelmisto/laitteistot, ylikuormitus, ruudukon ylijännite ja alajännite, sähköhäiriö, ylikuormitus, taajuuden epänormaalisuussuojaus jne. | Ylikuormitus, ohjelmisto/laitteistot, ylikuormitus, ruudukon ylijännite ja alajännite, ruudukon jännitteen epätasapaino, tehovirhe, ylikuormitus, taajuuden epänormaalisuus, laukauspiirin suojaaminen jne. | ||||
| Asennusmenetelmä | Teline-/seinälle asennettava | Teline | ||||
| Saapuva linja | Takaisin saapuva （telinetyyppi） 、 Ylä saapuva （seinälle kiinnitetty） | Saapuva linja | ||||
| Suojataso | IP20 | |||||
Malli ja eritelmä:
| Malli | ||||
|---|---|---|---|---|

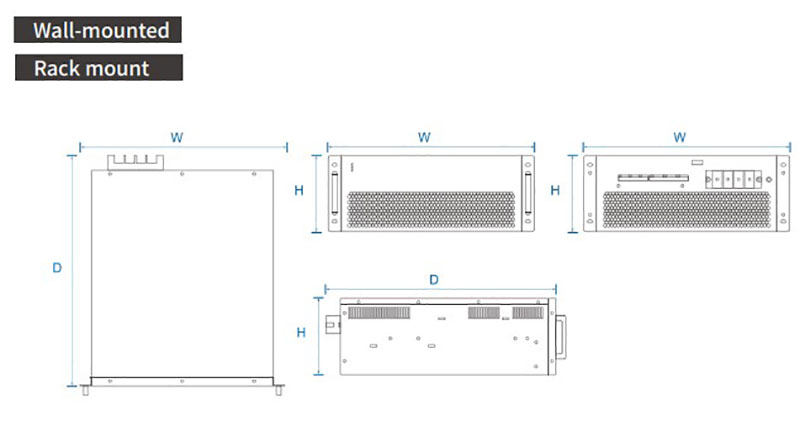

| Mallinumero | Korvauskapasiteetti (KVAR) | Järjestelmäjännite (v) | Mitat (d*w*h) | Jäähdytysmenetelmä |
| GY SVG-0,22-5K/2L-R/W | 5 | 220 | 220*330*160mm | Pakotettu ilmanjäähdytys |
| GY SVG-0,4-15K/4L-R/W | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0,4-35K/4L-R/W | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0,4-50K/4L-R/W | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0,4-75K/4L-R/W | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0,4-100K/4L-R/W | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0,5-90K/4L-R/W | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0,69-120K/4L-R/W | 120 | 690 ± 20% | 495*675*275mm | |
